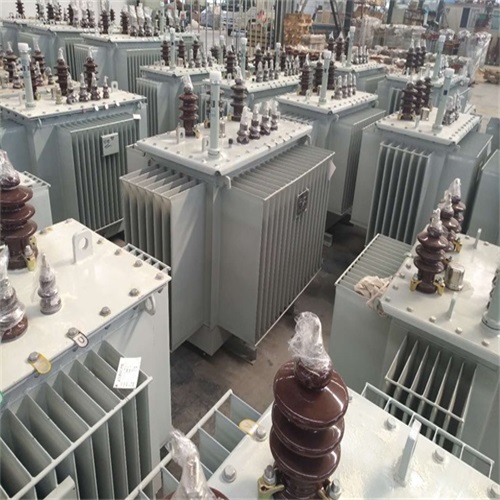

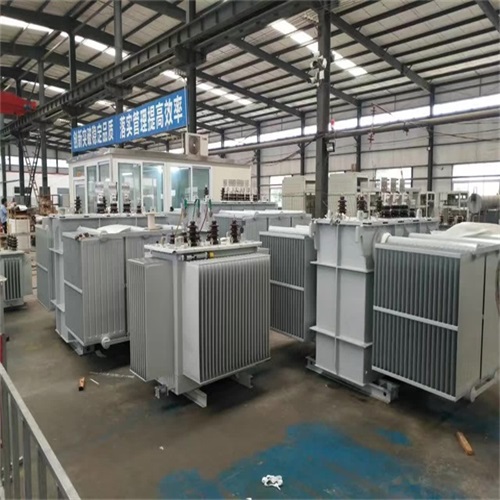

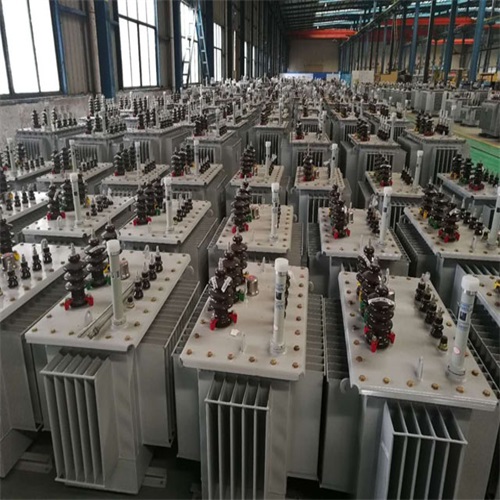

东营S11-M-315KVA三相油浸式变压器

作者: 东营光大变压器制造有限公司 发布时间:2019-11-1971078 次浏览

  S11-M-315KVA三相油浸式电力变压器为工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V母线电压。此类产品适用于交流50(60)Hz,三相额定容量小于等于2500kVA(单相额定容量小于等于833kVA,一般不推荐使用单相变压器),可在户内(外)使用,容量在315kVA及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,较大日平均温度30℃,较大年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。若与上述使用条件不符时,应按GB6450-86的有关规定,作适当的定额调整。

  S11-M-315KVA三相油浸式电力变压器是我公司在原TDM型试验变压器的基础上改进的***新换代产品。与传统的试验变压器相比较,本系列产品具有如下特点:

  1. 缘结构方面,根据变压器油“距离效应”原理,采用多层次绝缘,把变压器内的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。

  2. 解决了TDM系列变压器的渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆.短路杆和串激杆等功用外,还相当于变压器储油器。

  3. 本系列产品采用金属固定引线和均压,从而消除了放电现象。

  4. 渍箱结构紧凑,外观新颖,体积小.重量轻。

  5. 铁芯为单框芯式,使用DQ型,0.30mm冷轧取向硅钢片叠成,用新的特殊材料予以紧固,取代了传统的穿芯螺杆。线圈为同心圆筒.多层塔式结构。


  主要技术指标

  1. 输入电压 0-200V/0-400V

  2. 额定高压 0-400kV

  3. 额定容量 0-200kVA

  4. 产品种类及型号

  交流 YDJ-X/Y

  交直流 YDJZ-X/Y

  交流串激 YDJC-X/Y

  交直流串激 YDJCZ-X/Y

  (X为输出容量参数,单位为kVA;Y为输出交流电压参数,单位为kV。)


  使用方法及注意事项

  1. 按接线示意图接好工作线,必须注意,使用该试验变压器时必须将“高压尾”可靠接地。

  2. 接通电源前,须先将操作箱(台)调压器调至零位。电源接通后,绿色指示灯亮,按下启动按钮,红色指示灯亮,表示变压器已通电等待升压。

  3. 以1.5-2KV/S的速度沿顺时针方向均匀旋转调压器手柄升压,并密切注意仪表指示及被试品情况,当泄露电流过大或被试品击穿时,过流保护继电器会迅速切断电源。

  4. 试验完毕,应匀速将调压器调至零位。

  5. 如试验中发现电压表指针摆动大,电流表指示数值急剧增加,或被试品冒烟、跳弧、有焦位和异常响声时,应立即降压、切断电源、检查原因。

  6. 用YD系列产品作直流试验时,须将高压套管里的硅堆短路杆(D)和串激抽头接线杆(C)旋松抽出,并用干净的绝缘纸包好。作完直流试验后作交流电压试验时,必须旋入两短路杆。

  7. 直流试验时应加限流电阻和滤波电容,以防损坏硅堆。

  8. 环境;温度过高时,套管顶部可能有少量油溢出,系正常现象。当直流试验时,若在套管的内壁出现明显电晕,一般为少油现象,此时应取出短路杆,从其孔内用注射器予以补注合格的25#变压器油。

  9. 试验变压器串激使用时,必须注意操作箱的输出端(A)、(X)与台试验变压器输出端(a)、(x)相应联系,台试验变压器的输出端(A、X)与第二台JT1上的试验变压器输入端(a)、(x)相应联接外,其壳体应与初级变压器输入相联,第三台JT2上的试验变压器输入端(a)、(x)与第二台JT1上的试验变压器套管顶部输出端(A)、(X)相联。
