东营800KVA箱式变压器

作者: 东营光大变压器制造有限公司 发布时间:2019-05-3069699 次浏览

  800KVA箱式变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。800KVA箱式变压器广泛适用于交流50Hz至60Hz,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。本产品完全符含GB17467-2010《高压低压预装式变电站》标准。适用于城市公共配电、路灯用电、工矿企业、市区建筑、住宅、山区、宾馆、公园及工地施工等.可实现环网型和终端型供电方式.

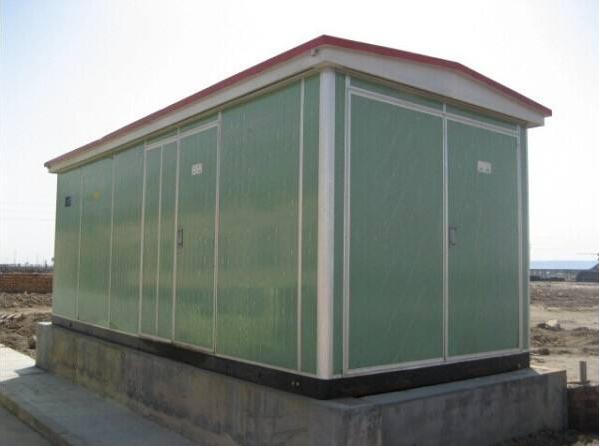

800KVA箱式变压器

  使用环境

  .海拔高度:≤1000m ;

  .环境湿度:-30°C-+40°C;

  .温度:更高月平均气温+30°C,更高年平均气温+20°C;

  .相对湿度:曰平均≤95%,月平均在≤90%;

  .防震水平:水平加速度0.4m/s2,垂直加速度0.15m/s2;

  .安装地点:无剧烈冲击,严重污染和化学腐蚀,无导电尘埃及爆炸危险场所 。

  .当不能满足正常使用条件时,请用户与我公司协商斛决。

  产品结构图特点

  .800KVA箱式变压器的基本结构分为“目”字形和“品”字形,箱体骨架采用优质槽钢和角钢焊接而成,具有较高的机械强度,箱体采用铝合金型材制作,具有较好的防腐能力,整体美观的外形经喷漆着色可与周围环境相协调,精心设计的底部起吊装置.给安装运输移动提供了极大的方便。

  .箱变内有独立的高压室、变压器室和低压室.各室照明随门的开启自动打开。高压室内装有高环网开关设备,可根据用户需要选用压气式,真空式负荷幵关,且具有“五防”功能,当采用限流型高压熔断器时,有某相熔断器熔断时.负荷幵关自动分闸,避免了因缺相运行而引起故降

  .800KVA箱式变压器室采用自然通风和自动控制的强迫散热风冷装置.具有随溫度变化而自动控制的排风系统.能有效控制降低箱内温度.满足运行要求.相据用户要求还可采用防凝露的装置.根椐用户的要求,可沿轨道能方便地从变压间室两侧从大门进出。箱体材料能防止雨水和污物进入.具备长期户外使用的条件,确保防腐防水.防尘性能.使用寿命长.维护简单,外形美观。

  .800KVA箱式变压器可采用干式或油浸式变压器,油浸式变压器可选用有油枕和无油枕全密封的两种。

  .低压室具有低压成套开关设备的总体功能,供用户挑选,任意组合。

  .外壳材料:

  外壳材料有复合板、不锈钢复合板、覆铝锌板、不锈钢板、金属雕花板。

  结构特点:高压结构合理紧凑,可选用SF,、FZN57, VHC环网柜,全部具有五防联锁功能。

  变压器自然通风和自动通风冷却系统可适用干式和油浸式变压器。

  技术参数:

  技术参数

  容量: 0.5KVA~2000KVA

  输入电压: 3φ220V、240V、380V、415V、440V、460V、480V、660V、1140V等等或按用户要求

  输出电压:110V、127V、200V、208V、220V、240V、315V、380V、400V、415V、440V、460V、480V、660V、1140V

  输出电压准确性: ±1%

  电压变动率: ≤1.5%

  输出波形失真度: 无失真(与输入波形比较)

  绝缘等级: F级、H级、HC级可供选择(常规为H级)

  工作效率: ≥95%

  适用频率: 50/60Hz

  联接方式: Y.yno,Dyn11等或按用户要求

  过载能力: 允许超过1.2倍额定负载工作4小时(可长期满载)

  噪声: ≤35dB(一公尺内)

  温升: ≤60℃

  绝缘电阻:≥150MΩ

  抗电强度: 3000VAC/1min

  设计寿命: 20年

  工作环境温度:-20~+45℃湿度:≤95%RH不结露

  工作场所:无腐蚀性气体及导电粉尘

  冷却方式干式风冷

  使用条件:

  1适用海拔高度:≤3000m

  2环境温度:-15℃~+45℃

  3相对湿度:≤90%

  4安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
