东营KBSG系列矿用隔爆型干式变压器

作者: 东营光大变压器制造有限公司 发布时间:2019-05-3070896 次浏览

  KBSG系列矿用隔爆型东营东营东营干式变压器的两端加接上高低压开关,来对矿用隔爆型东营东营干式变压器和供电设备提供短路、断路、过载、漏电,欠压、超温报警功能等保护。矿用隔爆型移动变电站KBSGZY的容量从50KVA到6300KVA共20多个容量等级。KBSG系列矿用隔爆型东营干式变压器用高压开关分:智能型高压真空开关或高压负荷开关两种。矿用隔爆型移动变电站用低压开关分:低压综合保护箱或低压真空馈电开关两种。智能型高压真空开关和低压综合保护箱配套加上矿用隔爆型干式变压器组成矿用隔爆型移动变电站。高压负荷开关和低压真空馈电开关配套加上矿用隔爆型干式变压器组成矿用隔爆型移动变电站。矿用隔爆型移动变电站KBSGZY主要用在煤矿井下,适用于有甲烷混合气体和煤尘,且有爆炸危险的矿井中,为各种动力设备和各种用电装置提供电源。

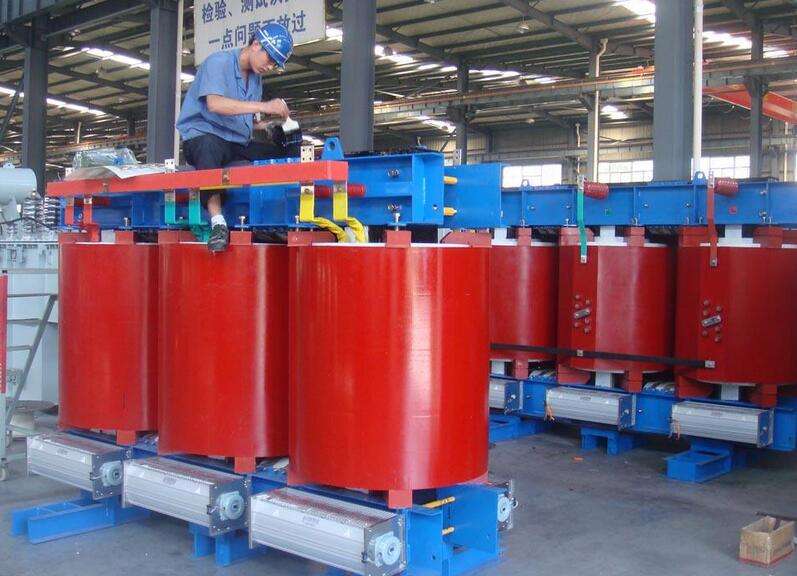

KBSG系列矿用隔爆型东营东营东营干式变压器

  KBSG系列矿用隔爆型干式变压器KBSGZY一次电压为6KV或10KV,二次电压400(380)、693(660)、1200(1140)、3450(3300)V。矿用隔爆型移动变电站用干式变压器的工作原理即是通过电磁感应来改变电压。KBSG系列矿用隔爆型干式变压器有两组线圈,一次侧线圈和二次侧线圈。正常情况二次侧线圈在一次侧线圈里边。当一次侧线圈通上交流电时,变压器铁芯产生交变磁场,二次侧线圈就产生感应电动势。变压器的线圈的匝数比等于电压比。

  ■结构特点

  ◆箱壳的全部接合面均按隔爆要求制作,能承受0.8兆帕的内部压力。

  ◆箱盖由钢板制成,箱壳上有两个电缆出线套、出现套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出现套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。

  ◆在箱壳内面有接地用的螺栓,箱壳托架上也焊有接地螺栓,均应妥为接地。

  ◆箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏时可直立存放,以节约空间。

  ◆采用晶粒取向低耗冷轧硅钢片的心式铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井内装置。

  ■使用场合

  电钻、照明、信号等设备供电。

  ■注意事项

  ◆购买前,先估算好您所用的电器总容量,并选用足够容量的变压器,确保瞬间启动时不烧坏变压器。

  ◆本变压器严格按有关标准设计生产。当您使用多绕组(多控制电压)的变压器前,容量应按电压比相应增加变压器容量,以免烧坏变压器。

  ◆安装前,应仔细校核铭牌所列各项数据是否符合您的要求,确认无误后,方可安装使用。

  ◆通电工作后,变压器铁芯和线圈将发热(但温升不超过80℃)属正常现象,若温升超过80℃,甚至冒烟,则应切断电源开关,重新检查您所用的电器容量。

  ◆在运输中,应尽可能避免碰撞,切勿受潮,使用时请注意维护,以保护变压器使用寿命。

  KBSG系列矿用隔爆型干式变压器的容量通常有4千伏安和2.5千伏安两种,专为电钻、照明、信号等设备供电。它的进出线是电缆通过出线套引出的。原边的电压有380伏、660伏两种;副边电压一般为133伏。容量在 100千伏安以上的Satons隔爆型变压器常与隔爆型开关箱组合成隔爆型成套移动变电所。其输出电压有400伏,690伏和1200伏,以满足矿井用电设备的需要。为了适应坑道运输,要求变压器结构高度要低。这样,铁柱直径可以偏大些,一般使用冷轧硅钢片。100千伏安及以上者通常为H级绝缘。
